LINK ECU - JZXLink - JZX100X

Facile à installer. Abordable. Fiable.
Les ECU G4X PlugIn offrent les dernières technologies en matière de gestion moteur, conçues pour maximiser facilement le potentiel de votre voiture.
Ce ECU s'intègre dans le boîtier d'origine du fabricant. L'installation est un jeu d'enfant, sans aucune modification du harnais de câbles d'origine pour les modèles listés ci-dessous.

Conçu pour le moteur 1JZ VVTi.

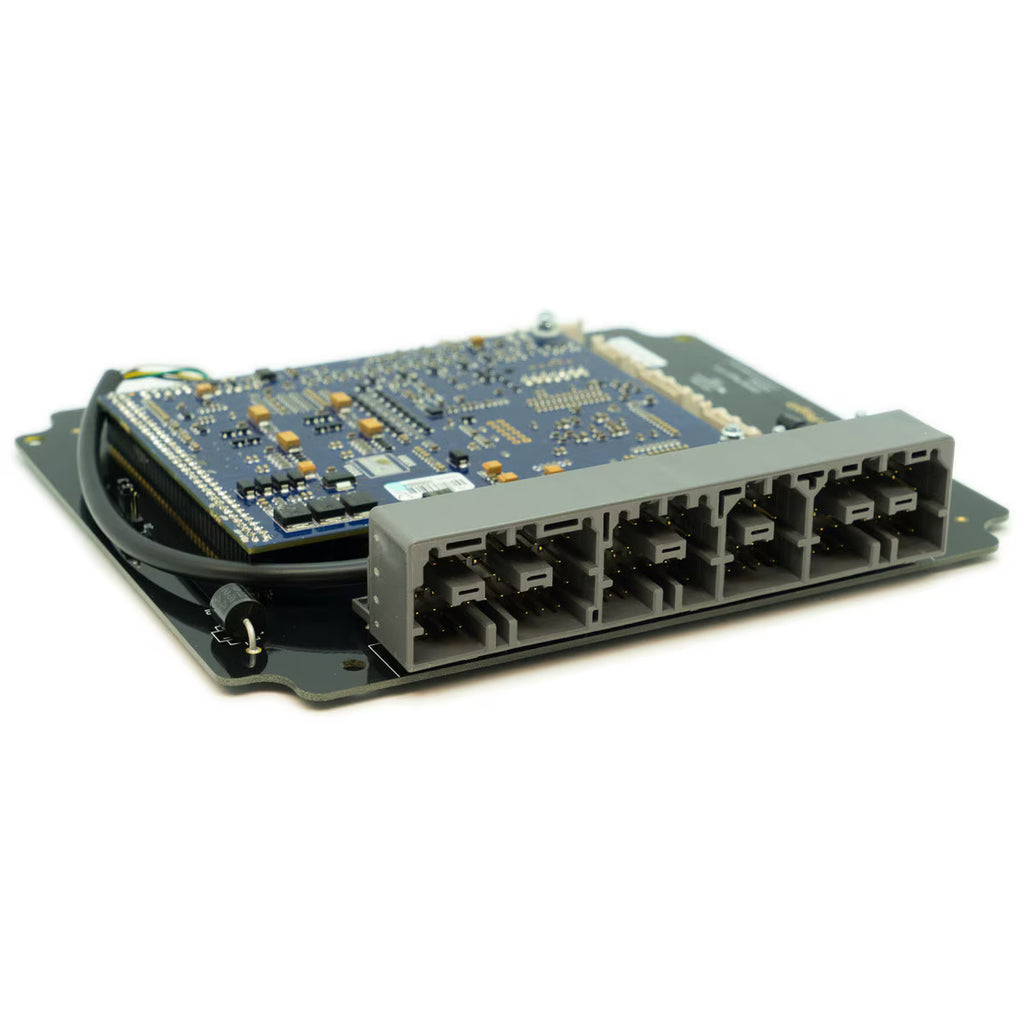

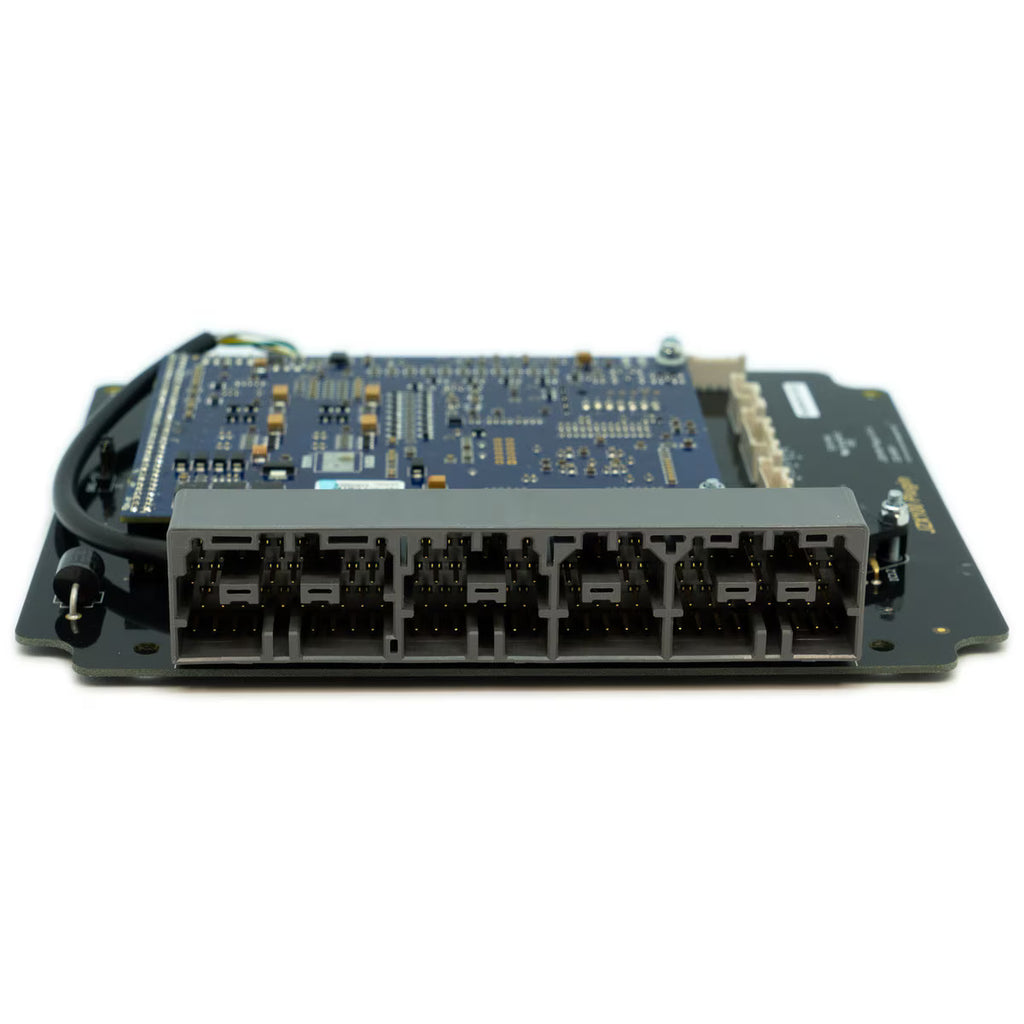

• Veuillez vérifier que votre connecteur correspond à l'en-tête de la photo avant d'acheter.
• Ce ECU ne fonctionne qu'avec les transmissions manuelles.
• L'ECU comprend un capteur MAP embarqué de 7 bars.
• La plupart des fonctionnalités d'usine sont prises en charge.
• Consultez l'onglet des fonctionnalités pour les options d'extension I/O

Applications compatibles :

JZX100 avec moteur 1JZ VVTi

Caractéristiques clés du G4X PlugIn (le cas échéant) :
Jusqu'à 6D de cartographie de carburant et d'allumage
Contrôle de came en boucle fermée de précision (quatre cames, contrôle indépendant)
Injection séquentielle
Déclenchement numérique, tous les modèles OEM
Matériel de ralenti OEM pris en charge
Contrôle de suralimentation 5D avec trois tables commutables
Fonctionnalités Motorsport - antilag, launch, flat shift
Correction barométrique continue (embarquée)
Port CAN
QuickTune - réglage automatique du carburant
Correction individuelle des cylindres
Câble de réglage USB inclus
Enregistrement des statistiques dans la mémoire embarquée
Compensations de vitesse pour l'allumage, la suralimentation et le carburant
Cartes de carburant, d'allumage et de suralimentation doubles sélectionnables en temps réel
Les capteurs de synchronisation et de vilebrequin peuvent être une combinaison d'effet Hall, de réluctance variable ou optiques
Contrôle de suralimentation référencé à la vitesse, à la vitesse ou à la position du papillon
Mémoire de 512 mégaoctets pour l'enregistrement de données
Injection étagée
Claquement avec "fenêtrage"

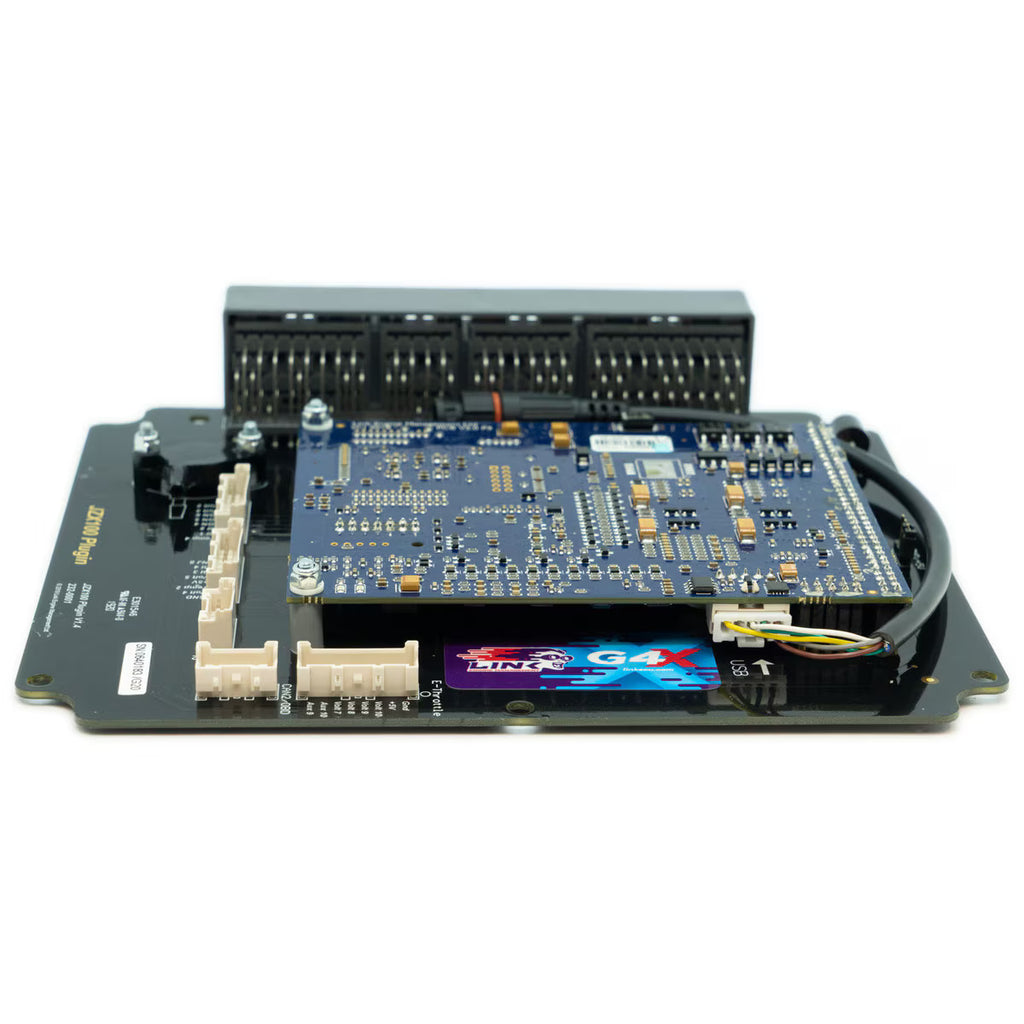

Options d'extension E/S
Les entrées/sorties du connecteur d'extension suivantes sont fournies :

Connecteur d'extension 1 : (Con5)
Gnd - Masse du capteur uniquement
An Volt 4
An Temp 2
+5V Out - Alimentation +5V à faible courant
An Volt 5
DI 3
DI 4
Aux Inj 8

Connecteur d'extension 2 : (Con6)
An Temp 4
DI 1
DI 2
Aux Ign 4
Aux Ign 5
Aux Ign 6
An Volt 1
An Volt 2

Connecteur Ethrottle :
Ethrottle 1 Masse (Signal)
Ethrottle 2 +5v out
Ethrottle 3 An Volt 10
Ethrottle 4 An Volt 9
Ethrottle 5 An Volt 8
Ethrottle 6 An Volt 7
Ethrottle 7 Aux 10
Ethrottle 8 Aux 9
